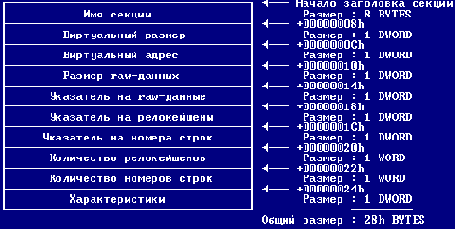

IMAGE_SECTION_HEADER
¤ Имя секции:
Это 8-ми байтовое имя в формате ANSI (UNICODE), которая задает имя секции. Большая часть имен секций начинается с "." (например ".text"), но это не обязательное требование как утверждают некоторые руководства по формату PE. Вы можете назвать вашу секцию как хотите с помощью специальной директивы ассемблера или с помощью "#pragma data_seg" и "#pragma code_seg" в Microsoft C/C++ компиляторе. Важно учитывать, что если имя секции занимает 8 байт, то в конце не будет NULL-байта. Вы можете использовать %.8s с функцией printf, чтобы скопировать строку в другой буфер и добавить NULL в конце.
¤ Виртуальный размер:
Значение этого файла отличается в EXE и OBJ. В EXE он содержит реальный размер код или данных. Это размер до округления до ближайшего числа, кратного файловому выравниванию. Поле SizeOfRawData 'размер raw-данных' (похоже, названное не совсем верно) содержит округленное значение. Линкер Borland'а меняет значения этих двух полей и похоже, что он прав. Для OBJ файлов этой поле означает физический адрес секции. Первая секция начинается с адреса 0. Чтобы найти физический адрес следующей секции в OBJ-файле, добавьте значение SizeOfRawData к физическому адресу текущих секции.
¤ Виртуальный адрес:
В EXE это поле содержит RVA на то место, куда загрузчику следует промэппировать секцию. Чтобы посчитать реальный стартовый адрес данной секции в памяти и добавьте базовый адрес образа к виртуальному адресу (поле VirtualAddress). Микрософтовские инструменты по умолчанию указывают на RVA 0x1000. В OBJ'ах это поле не имеет значения и установлено в 0.
¤ Размер raw-данных:
В EXE это поле содержит округленный до кратного файловому выравниванию числа размер секции. Например, предположим, что файловое выравнивание равно 0x200. Если поле VirtualSize содержит значение 0x35A, в этом поле будет находиться 0x400. В OBJ'ах это поле содержит точный размер секции, созданной компилятором или ассемблером. Другими словами для OBJ это поле играет ту же роль, что и виртуальный размер в EXE.
¤ Указатель на raw-данные:
Это смещение на raw-данные, которое меняется от файла к файлу. Если ваша программа самостоятельно загружает файл PE или COFF в память (вместо того, чтобы позволить сделать это операционной системе), это поле более важно, чем VirtualAddress - по этому смещению вы найдете данные секций, а не по RVA, указанном в поле виртуального адреса.
¤ Указатель на релокейшены:
В OBJ'ах это смещение на информацию о релокейшенах данной секции. Информация о релокейшенах каждой секции OBJ следует непосредственно за raw-данными этой секции. В EXE это поле не имеет значения (как и следующее поле) и установлено в ноль. Когда линкер создает EXE, он устанавливает большую часть адресных записей (fixups), и только релокейшены адреса базы и импортируемых функций устанавливаются во время загрузки. Информация о релокейшенах базы и импортируемых функций находится в специальных секциях, поэтому в EXE нет необходимости держать информацию о релокейшенах после каждой секции raw-данных.
¤ Указатель на номера строк:
Это смещение на таблице номеров строк. Эта таблица соотносит номера строк исходного кода со сгенерированным кодом для каждой конкретной строки. В современных отладочных форматах, таких как формат CodeView, информация о номерах строк хранится как часть отладочной информации. В отладочном формате COFF, тем не менее, информация о номерах строк хранится отдельно от символьной информации о именах/типах. Обычно только секциим кода (такие как .text) требуется данная информация. В EXE-файлах номера строк собираются ближе к концу файла после raw-данных секций. В OBJ-файлах таблица номеров строк для секций находится после секции данных и таблицы релокейшенов для этой секции.
¤ Количество релокейшенов:
Количество релокейшенов в соответствующей таблице для данной секции (поле PointerToRelocations - 'указатель на релокейшены'). Похоже, что данное поле содержит верные данные только в OBJ'ах.
¤ Количество номеров строк:
Количество номеров строк в соответствующей таблице для данной секции.
¤ Характеристики:
То, что большинство программистов называет флагами, формат COFF/PE называет характеристиками. Это поле является множеством флагов, которые задают атрибуты секции (такие как код/данные, доступно ли для чтения или для записи). Чтобы получить полный список всех возможных аттрибутов секций, смотрите IMAGE_SCN_XXX_XXX #defin'ы в WINNT.H. Некоторые из важных флагов приведены ниже:
0x00000020 Эта секция содержит код. Обычно устанавливается вместе с флагом выполняемого кода (0x80000000).
0x00000040 Эта секция содержит инициализированные данные. Этот флаг есть почти у всех секций кроме секции выполняемого кода и .bss.
0x00000080 Эта секция содержит неинициализированные данные (например секция .bss).
0x00000200 Эта секция содержит комментарии или другой тип информации. Типичное использование данной секции - это секция .drectve, добавляемая компилятором и содержащая команды для линкера.
0x00000800 Содержимое этой секции не должно помещаться в конечный EXE-файл. Эти секции используются компилятором/ассемблером, чтобы передать информацию линкеру.
0x02000000 Эту секция можно выгрузить из памяти после загрузки (например секция с релокейшенами - .reloc).
0x10000000 Эта секция является разделяемой. Если используется вместе с DLL, данные в этой секции будут разделяться всеми процессами, ее использующими. По умолчанию секции данных являются неразделяемыми, и это означает, что каждый процесс, использующий DLL получает свою собственную копию этой секции данных. Если использовать техническую терминологию, флаг разделяемости говорит менеджеру загрузки, чтобы тот установил мэппинги страниц таким образом, чтобы все процессы, использующие DL ссылались на одну и ту же физическую страницу в памяти. Чтобы сделать секцию разделямой, используйте аттрибут SHARED во время линковки. Например:
LINK /SECTION:MYDATA,RWS ...
говорит линкеру, что секция под названием MYDATA должна быть доступной для чтения и записи, а также быть разделяемой.
0x20000000 Эта секция является исполняемой. Этот флаг обычно устанавливается везде, где установлен флаг кода (0x00000020).
0x40000000 Эта секция доступня для чтения. Этот флаг установлен почти для всех секций EXE-файла.
0x80000000 Эта секция доступна для записи. Если этот флаг не установлен в секции EXE, загрузчик должен пометить промэппированные страницы как доступные только для чтения или выполнения. Обычно такой аттрибут есть у секций .data и .bss. Что интересно, у секции .idata этот атрибут тоже установлен.
