Создание пиктограммы


Приложение Resource Workshop позволяет вам создать пиктограммы размером 32х16 пикселов (для отображения на мониторах CGA), 32х32 пиксела (для отображения в стандартном режиме VGA) и 64х64 пиксела (для режимов SVGA с большим разрешением). Вы можете создать монохромную или цветную пиктограмму. Цветная пиктограмма содержит 8, 16 или 256 цветов (Windows версии 3.0 не умеет работать с пиктограммами, содержащими 256 цветов).

В одном файле *.ico допускается хранить несколько пиктограмм различного размера и с различным количеством цветов. В этом случае при выводе пиктограммы Windows сделает правильный выбор для текущего режима работы видеоадаптера.

Для того чтобы создать файл *.ico, запустите Resource Workshop и из меню "File" выберите строку "New Project...". В появившейся диалоговой панели выберите переключатель ".ICO" и нажмите кнопку "OK". На экране появится диалоговая панель "New icon image" (рис. 1.8).

Рис. 1.8. Диалоговая панель "New icon image"

В этой диалоговой панели вы должны выбрать нужный вам размер пиктограммы (переключатель "Size") и количество цветов, используемых в пиктограмме (переключатель "Colors").

Сделав выбор, нажмите кнопку "OK". На экране появятся окна, показанные на рис. 1.9.

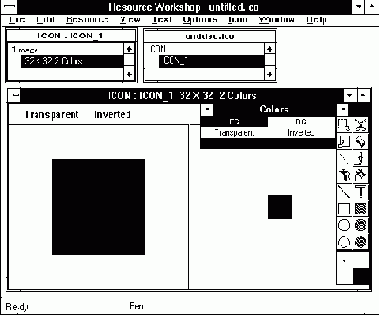

Рис. 1.9. Создание новой пиктограммы

Большое окно с заголовком "ICON:ICON_1 32x32 2 Colors" предназначено для редактирования графического изображения пиктограммы и имеет полосу с инструментами, аналогичными используемым в стандартном для Windows приложении Paint Brush.

Фактически для пиктограммы любого формата используется два битовых изображения. Одно изображение является маской, второе - собственно графическим изображением пиктограммы. Накладывая маску, вы можете создать пиктограмму произвольной формы (а не только прямоугольную).

При помощи левой клавиши мыши вы можете выбрать цвет для изображения (на рисунке обозначен как FG), а при помощи левой - для фона пиктограммы (на рисунке обозначен как BG). Можно выбрать слово "Transparent", в этом случае будет использоваться "прозрачный" цвет. Участки пиктограммы, нарисованные с использованием режима "Inverted" (инвертировать) будут инвертировать цвет фона окна, над которым находится пиктограмма.

Для того чтобы добавить в файл *.ico еще один вариант пиктограммы, сделайте текущим окно "ICON:ICON_1" и из меню "Images" (появится после того как указанное выше окно станет активным) выберите строку "New Image...". Выберите нужное вам разрешение и приступайте к созданию нового варианта пиктограммы. Для этого сделайте двойной щелчок левой клавишей мыши по новой строке, появившейся в окне "ICON:ICON_1".

После создания файла пиктограммы сохраните его, выбрав из меню "File" строку "Save file as...". В появившейся диалоговой панели вам нужно указать путь и имя файла, использовав расширение имени *.ico.
