Компьютерная графика



А это изображение создано из той



Рисунок 143. А это изображение создано из той же фотографии инструментом Art History Brush в стиле Thight Long

Все параметры, как обычно, устанавливаются на панели параметров.



Библиотеки профилей



Рисунок 137. Библиотеки профилей

Правее расположен раскрывающийся список для выбора значения параметра Mode (Режим), который устанавливает режим работы инструмента. Наиболее популярный режим — Normal, он же установлен по умолчанию.

Раскрывающийся список Pressure позволяет выбрать значение параметра, который характеризует прозрачность инструмента.



Инструменты для работы с документом



Инструменты для работы с документом

Последняя группа инструментов на данной панели включает в свой состав четыре семейства. Все эти инструменты обеспечивают работу непосредственно с документом.



Инструменты редактирования



Инструменты редактирования

Инструменты редактирования ничего не закрашивают и не рисуют. Они только воздействуют на уже созданное изображение. Таких инструментов всего шесть. И находятся они в седьмом ряду на панели инструментов.



Инструменты рисования и закрашивания





Инструменты рисования и закрашивания









Инструменты создания геометрических фигур



Инструменты создания геометрических фигур

Следующее семейство инструментов позволяет создавать геометрические фигуры разной формы.



Инструменты выделения



Инструменты выделения

В верхнем левом углу панели инструментов расположено несколько инструментов выделения.



Инструменты выделения контура



Инструменты выделения контура









Инструменты заливки



Инструменты заливки

В Photoshop предусмотрено два инструмента заливки: Paint Bucket (Заливка) и Gradient (Градиент). Эти инструменты призваны выполнять заливки трех типов:

равномерная — раскраска области заливки одним цветом; шаблонная — заполнение области заливки мозаичным узором, составленным из элементов выбранного шаблона; градиентная — заливка плавным переходом цвета (градиентом), по заданному правилу.

Интрументарий Photoshop Здесь



Интрументарий Photoshop

Здесь мы коснемся лишь основных моментов, знание которых потребуется новичку для погружения в необъятный мир Photoshop.

Сначала необходимо договориться, что все изложение основывается преимущественно на версии графического редактора Adobe Photoshop 6.0, некоторые особенности Photoshop 7.0 мы оговорим специально. Существенные изменения в Photoshop произошли при переходе от версии 4 к 5. В последующих версиях вводились некоторые усовершенствования, но концепция оставалась практически неизменной. Так что, если вы хорошо знакомы с версией 5.0, то перейти к следующей версии для вас не составит особого труда.

Внимание! При описании инструментов Photoshop, если специально не оговорено, имеется в виду версия 6.0. Особенности Photoshop 7.0 указаны специально.

Одна из досадных проблем Photoshop 6.0 заключается в том, что он не поддерживает кириллические шрифты. Но исправить положение можно с помощью редактора реестра Windows, т. е. файла regedit.exe. Для этого щелкните на кнопке Start (Пуск) на панели задач и в раскрывшемся меню выберите пункт Run (Выполнить), затем в открывшемся окне введите regedit, после чего щелкните на кнопке ОК. В окне редактора реестра откройте раздел:

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Nls\Codepage

В этом разделе измените значение параметра 1252, а именно: значение ср_1252.nls замените на ср_1251 .nls. По завершении операции перезагрузите компьютер. В результате все шрифты должны начать работать нормально. Правда, останется еще одна неприятность: нельзя установить размер шрифта путем выбора в раскрывающемся списке. Придется вводить его с клавиатуры.

Photoshop 7.0 свободен от указанной выше проблемы. Однако у англоязычной версии этого редактора есть другой недостаток, тоже связанный со шрифтами. Так, встроенный обозреватель файлов некорректно отображает имена файлов в кириллице.

Итак, как только мы загружаем графический редактор Photoshop, на экране открывается его рабочий стол — графический интерфейс, который делает работу в редакторе простой и удобной. Рабочий стол содержит панели, палитры и собственно рабочую область — то место, где размещается текущий документ (графическое изображение). При этом новый (пустой) документ автоматически не создается. Если вам требуется начать работу с нуля, то создайте новый документ с помощью команды File>New (Файл>Новый). Чаще открывают уже созданный документ, поскольку Photoshop в основном используется для редактирования, а не создания изображения. Вместе с тем, вы можете нарисовать картинку вручную на «чистом листе». Панели бывает стационарными (например, строка меню, панель параметров) и плавающими, т. е. их местоположение можно менять по своему усмотрению (например, панель инструментов, палитры).



Используя настройки параметра



Рисунок 164. Используя настройки параметра Warp Text, можно писать текст по любой траектории

Следующее семейство инструментов включает в себя пять видов перьев, которые служат для создания и редактирования так называемых векторных контуров.

Реn (<Р>) («Перо») — формирует векторный контур по методу Безье, т. е. с помошью узелков и контрольных точек.
Freeform Pen («Произвольное перо») — формирует контуры и векторные маски произвольной формы.
Insert Point («Добавление узла») — как следует из названия инструмента, он служит для добавления на сегменте контура дополнительных узлов (точек привязки).
Remove Point («Удаление узлов») — служит для удаления узлов (точек привязки) на контуре, не разрывая контур.
Convert Point («Преобразование узла») — преобразовывает тип выделенного узла (точки привязки) векторного контура с одновременной регулировкой контрольных точек данного узла.




Это — фотоснимок хорошего качества



Рисунок 142. Это — фотоснимок хорошего качества











Этот коллаж создан с использованием



Рисунок 155. Этот коллаж создан с использованием быстрой маски. Прозрачная область маски как раз задается с помощью градиента












К этому рисунку был применен инструмент Dodge



Рисунок 157. К этому рисунку был применен инструмент Dodge

Burn («Затемнение») — с точностью до наоборот повторяет действие предыдущего инструмента из этого же семейства — т. е. затемняет обрабатываемые участки изображения.
Sponge («Губка») — снижает насыщенность и контрастность цветов: цвета тускнеют, переходя в конце концов в серый цвет.
Переходим к следующей группе инструментов, содержащей четыре семейства и четырнадцать инструментов.




Меню



Меню

Панель (строка) основного меню является самой верхней панелью окна программы и содержит девять команд. Основное меню предоставляет доступ к группам (меню) команд, объединенных по близости функций, для управления изображением и документом. Команды меню, в свою очередь, могут включать подменю, образуя разветвленную структуру.

Рассмотрим команды основного меню более подробно.

Команда File (Файл) открывает одноименное меню, которое содержит все необходимые команды для работы с файлами: создание, открытие и закрытие, сохранение файлов, импорт и экспорт изображений из других документов. Здесь же находятся команды для получения изображений с устройств ввода (со сканера, например), перехода к другим приложениям, автоматизации, проверки документа перед выводом и вывода документа на печать. Команда Edit (Редактирование) открывает одноименное меню, которое содержит команды редактирования изображения: вырезание, копирование и др., изменение размеров и искажение всей иллюстрации и ее фрагментов. В этом же меню расположены команды определения узора, кисти и фигуры, команды очистки буфера и всех установок программы (настройки, управление цветом и наборами образцов), а также искажения отдельных областей. Команда Image (Изображение) открывает одноименное меню, которое содержит команды, предназначенные для воздействия на изображение — тоновая и цветовая коррекция, изменение типа изображения, кадрирование, вырезание фрагментов из фона и пр. Команда Layer (Слой) открывает одноименное меню, которое содержит команды для управления слоями изображения. Команда Select (Выделение) открывает одноименное меню, которое содержит команды для работы с выделенной областью. Команда Filter (Фильтр) открывает одноименное меню, которое содержит команды для специальной обработки изображений. Здесь обязательно есть фильтры из комплекта Photoshop и могут присутствовать дополнительно установленные фильтры. Команда View (Вид) открывает одноименное меню, которое содержит команды управления внешним видом рабочей страницы — масштаб и цветовая модель отображения, направляющие, линейки и др. Команда Window (Окно) открывает одноименное меню, которое содержит команды для управления видом главного окна — открытие/закрытие и организация палитр, размещение окон документов. Команда Help (Помощь) открывает одноименное меню, которое содержит команды для получения справочной информации, помощи по программе, доступа к оn-лайновой службе поддержки.



На этом рисунке инструментом Background



Рисунок 146. На этом рисунке инструментом Background Eraser мы удалили старый фон, оставив только изображение кошки. Теперь его можно использовать отдельно, например, вставив в другой рисунок или на Web-страницу

Magic Eraser («Волшебный ластик»). Относится к тому же типу инструментов, что и Magic Wand («Волшебная палочка»). После щелчка на рисунке удаляются области, залитые одним цветом (или подобными цветами). Принцип его действия отличается от принципадействия предыдущего инструмента тем, что по щелчку удаляется сразу вся окрашенная одним цветом область (т. е. возить инструментом по изображению не требуется).
Healing Brush («Лечащая книга») и Patch («Вставка, заплата»). Эти инструменты появились в Photoshop 7.0, они являются модификаторами одного и того же инструмента. Принцип действия инструмента Healing Brush аналогичен принципу действия инструмента Clone Stamp. Он применяется при ретуши изображений, удалении дефектов. В отличие от Clone Stamp, при «пересадке» пикселов учитываются текстура, освещение и затемнение корректируемой области. В результате, пикселы переносятся на новое место таким образом, что «швы» не образуются. Инструмент Patch тоже учитывает освещение и текстуру области при клонировании, но позволяет сначала выделить область-донор для «трансплантации», а затем — область-получатель и нажатием одной кнопки осуществить клонирование.




Некоторые варианты геометрических



Рисунок 165. Некоторые варианты геометрических фигур, которые можно создать, используя инструменты, описанные выше












Обозреватель файлов



Обозреватель файлов

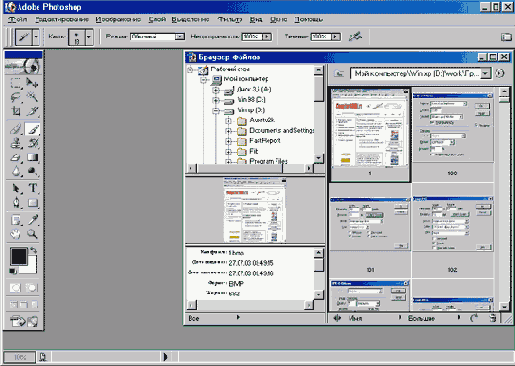

В Photoshop 7.0 реализован так называемый обозреватель файлов, который вызывается из меню Window (Окно). В прежних версиях такого средства не было.

Рисунок 171. Обозреватель файлов

Выбрать по имени нужный файл в большом списке обычно не легко. Поэтому, чтобы выбрать для открытия в Photoshop нужный файл, приходилось использовать внешние программы-обозреватели, представляющие помимо имен и характеристик графических файлов еще и их миниатюры (уменьшенные копии). Примерами таких программ являются проводник Windows в режиме Вид>Эскизы страниц и широко известный обозреватель (viewer, «вьюер») ACDSee. Теперь Photoshop обзавелся собственным обозревателем файлов. Вы можете выбрать нужную папку, посмотреть миниатюры и характеристики содержащихся в ней графических файлов. Щелчок правой кнопкой мыши на миниатюре раскрывает контекстное меню, в котором можно выбрать различные команды. Например, вы можете повернуть изображение, переименовать, удалить или открыть файл. Можно даже создать папку. Чтобы открыть файл Photoshop, достаточно просто перетащить мышью его миниатюру из окна обозревателя в рабочую область редактора.

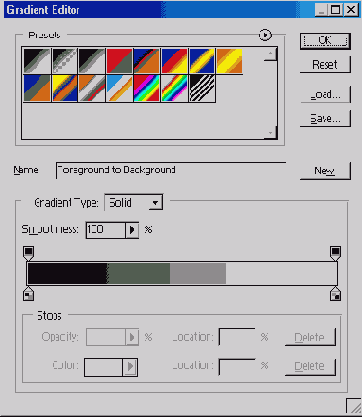

Окно Gradient Editor



Рисунок 153. Окно Gradient Editor

Здесь можно, изменяя различные параметры, создать свой, оригинальный градиент. А можно просто модифицировать уже имеющийся.

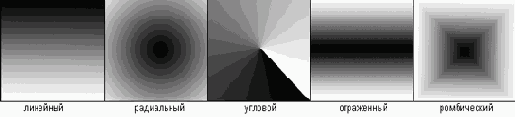

Возможно задание одного из пяти типов (стилей) градиента: линейный, радиальный, угловой, отраженный и ромбический.



Окно Warp Text — здесь следует



Рисунок 162. Окно Warp Text — здесь следует выбрать стиль искривления текста











Палитра Layers



Рисунок 170. Палитра Layers

Для вызова и удаления палитр используются команды-переключатели меню Window (Окно). Если данная палитра отсутствует на экране, то пункт меню, содержащий ее название, начинается со слова Show (Показать). При выборе этого пункта палитра немедленно появится в главном окне программы. Если палитра уже отображается, то соответствующий пункт начинается со слова Hide (Скрыть), и теперь выбор данной команды приведет к исчезновению палитры с экрана.




Палитра Navigator позволяет изменять



Рисунок 168. Палитра Navigator позволяет изменять масштаб изображения с помощью ползунка

При изменении масштаба другими способами на этой палитре происходят соответствующие изменения значений. Также масштаб можно изменить, введя цифровое значение в левой части строки состояния (самая нижняя панель в редакторе). Когда изображение наконецуве-личено до необходимого размера, естественно, оно перестанет полностью помещаться в прежнем окне. Чтобы отыскать нужный фрагмент изображения (ради которого, собственно, и производилось увеличение), применяется описанный выше инструмент Hand («Рука»). Естественно, кроме увеличения, аналогичным образом можно осуществлять и уменьшение изображения.




Палитры



Палитры

Команды меню не исчерпывают всех возможностей Photoshop. Многие функции выполняются с помощью палитр. Палитры, в отличие от диалоговых окон, могут постоянно располагаться на экране, и тогда пользователь во время работы переходит от палитры к изображению и обратно, не тратя время на выбор команды. Если палитра не нужна, ее можно убрать с экрана, а в случае необходимости вызвать вновь. Кроме того, палитры можно собрать в группы, чтобы они занимали меньше места на экране, а также пристыковать к верхней части главного окна. Понятно, что такая организация работы очень удобна — вы получаете легкий доступ к функциям, экономите место в рабочей области, интерфейс легко настраивается под конкретный вид работы. Каждая палитра посвящена одной теме, например выбору цвета, работе с каналами изображения, выбору инструмента.
В Photoshop есть 15 специализированных палитр. Большинство из них имеют стандартное устройство. Внутри палитры размещены элементы управления — кнопки, ползунки, образцы, поля ввода. Кнопка со стрелкой вверху справа открывает меню палитры, где содержатся разные команды. Некоторые из них вынесены в виде кнопок в нижнюю часть палитры. Вверху палитры расположен ярлык с названием палитры, похожий на ярлык каталожной карточки. Он служит для активизации палитры и для ее перемещения.



Панель параметров для инструмента Art History Brush



Рисунок 144. Панель параметров для инструмента Art History Brush

Кроме традиционных для многих инструментов параметров Brush (Профиль кисти), Mode (Режим) и Opacity (Прозрачность), здесь есть еще четыре оригинальных параметра, значения которых выбираются в раскрывающихся списках:

Stile (Стиль) — задает тип пучков мазков, которыми производится эффект. В сочетании с оптимально подобранными размерами и типами кистей, рисование разными стилями приводит к получению удивительных результатов. Fidelity (Точность) — цвет пучков данной кисти. Основывается на исходном цвете данной точки зображения. Изменение этого параметра приводит к отклонению цвета от исходного. Area (Область) — определяет область изображения, покрываемую кистью за одно применение. Большие значения соответствуют большим мазкам. Spacing (Интервал) — ограничивает область рисования инструментом Art History Brush.

Следующее семейство данной группы инструментов можно обобщенно назвать «Ластики».



Панель параметров для инструмента Gradient



Рисунок 151. Панель параметров для инструмента Gradient

Однако оригинальными параметрами этого инструмента являются те, которые задают вид и стиль градиента.



Панель параметров для инструмента Paint Bucket



Рисунок 147. Панель параметров для инструмента Paint Bucket

Fill (Заливка) — в этом раскрывающемся списке можно выбрать тип заливки: цветом переднего плана (Foreground) и шаблоном (Pattern). Если выбран именно этот способ заливки (Шаблонный), то тогда становится активным следующий параметр: Pattern. В этом меню можно выбрать шаблон, который предлагается по умолчанию редактором, либо созданный самим. Этот узор можно задать командой меню Edit>Define Pattern (Редактирование>Определитьузор).



Панель параметров инструмента Airbrush



Рисунок 136. Панель параметров инструмента Airbrush

Все параметры для данного инструмента, как и для остальных, можно настроить с помощью панели параметров. Слева на этой панели есть значок выбранного инструмента. При щелчке на ней появляется меню из двух команд: Reset Tool (Восстановить инструмент) и Reset All Tools (Восстановить все инструменты). Результат этих команд в принципе аналогичен — происходит сброс установок параметров одного или всех инструментов в значения, принятые по умолчанию.
Правее расположен параметр Brush, который демонстрирует выбранный профиль инструмента. Щелкнув на профиле, можно из предложенной библиотеки выбрать новый профиль.



Панель параметров инструмента Notes



Рисунок 166. Панель параметров инструмента Notes











Применение инструмента Eraser



Рисунок 145. Применение инструмента Eraser стирает верхний слой рисунка или закрашивает его цветом фона











Пример использования инструмента



Рисунок 133. Пример использования инструмента Rectangular Marquee принажатой клавише <Shift>











Пример использования Magnetic Lasso



Рисунок 134. Пример использования Magnetic Lasso

Magic wand («Волшебная палочка») (<W>). Выделяет непрерывную область пикселов одного цвета.
Это все инструменты выделения. Но в эту же группу не случайно попал следующий инструмент:
Move («Перемещение») (<V>). Перемещает выделенную область в нужное место изображения.
Slice («Ломтик») (<К>). Используется при создании рисунков для Web. Рисунок разделяется на регулируемые вырезки прямоугольной формы (ломтики). К ним можно привязать необходимые функции — ссылки, анимацию и т. д. При нажатии клавиши <Ctrl> во время использования данного инструмента, он преобразуется в инструмент Slice Select («Выделение ломтика»).
Slice Select («Выделение ломтика»). Позволяет переопределить ломтики, неправильно созданные инструментом Slice.




Примеры использования инструмента



Рисунок 135. Примеры использования инструмента Airbrush с разными профилями и цветами






Рисунок 138. Примеры использования инструмента Paintbrush с различными параметрами

Толщина и размытость краев линии определяются выбранным профилем кисти, при этом цветовая насыщенность линии не зависит от скорости перемещения инструмента по области рисунка (как при работе с аэрографом). Все параметры аналогичны описанным выше для аэрографа. Однако прозрачность линии здесь задается процентным значением параметра Opacity. А установка параметра Wet Edges позволяет рисовать линию смешанного цвета (переднего и заднего плана) и имеющим окантовку основного цвета.

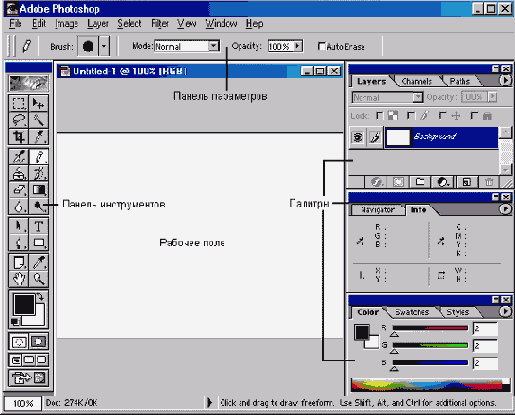

Рабочий стол Photoshop



Рисунок 131. Рабочий стол Photoshop

Самая верхняя строка под заголовком в окне редактора содержит меню, которое обеспечивает доступ к командам. Чуть ниже расположена панель параметров. Она непосредственно связана с выбранным инструментом и демонстрирует именно его параметры. Эти параметры можно изменять по своему усмотрению. Также на этой панели находится и панель присоединения (справа). К ней можно присоединять наиболее часто используемые палитры. Самая нижняя строка окна называется строкой состояния Photoshop. Здесь указываются активные (выбранные) инструмент и изображение. Слева расположено поле масштаба активного изображения. Рядом с ним — поле информации об объеме памяти, занимаемой активным изображением. Эти панели являются основными, они всегда присутствуют на рабочем столе.

Другой панелью, необходимой для работы в этом редакторе, является панель инструментов (ToolBox). Она располагается непосредственно на рабочем столе, обычно у левой его границы, и содержит кнопки с значками всех инструментов. Эти инструменты разделены на группы. Некоторые инструменты имеют целые семейства подобных себе инструментов, называемых модификаторами. Инструмент выбирается простым щелчком кнопкой мыши на соответствующем значке. Кнопка с значком активного инструмента «утоплена» (выглядит светлее остальных). Чтобы выбрать модификатор из семейства, который не виден сразу, надо нажать левую кнопку мыши на нужном инструменте и, удерживая ее, выбрать необходимый модификатор в открывшемся списке инструментов. Кроме того, любой инструмент можно активизировать, нажав соответствующую «быструю клавишу» (ниже при описании инструмента указывается в скобках около названия инструмента; на рисунке показана рядом с названием инструмента, без скобок). В этом случае кнопка инструмента может и не появиться на основной панели инструментов. Рассмотрим несколько подробнее инструменты этой панели.



Средства управления панели инструментов



Средства управления панели инструментов

Выше были описаны все инструменты, имеющиеся на панели инструментов. На этой же панели присутствует и несколько значков, которые не являются инструментами, но редназначены для управления этими инструментами. Всего их девять и располагаются они в нижней части панели инструментов.

Эта группа элементов управления (всего четыре элемента) предназначена для установки цветов переднего плана и фона.
Верхний левый квадрат, по умолчанию залитый черным цветом, устанавливает цвет переднего плана (Set Foreground Color). Щелчок на нем открывает диалоговое окно Color Picker (Выбор Цвета). Для смены цвета просто с помощью кружочка в данном окне выбираем новый цвет и нажимаем клавишу <Enter>. Этот цвет определяется для таких инструментов, как Pen, Brush, Airbrush и Gradient. Нижний правый квадрат, по умолчанию залитый белым цветом, устанавливает цвет фона (Set Background Color) аналогично установке цвета переднего плана. Этот цвет используется для инструментов Eraser и Gradient.
Switch Foreground and Background Colors (Переключение цветов переднего плана и фона) (<Х>) — стрелочка в правом верхнем углу данной группы элементов управления цветом, служит для замены цвета переднего плана на цвет фона и наоборот.
Default Foreground and Background Colors (Цвета переднего плана и фона по умолчанию) (<D>) — миниатюрное изображение элементов установки цветов в левом нижнем углу данной группы элементов служит для установки цветов переднего плана и фона по умолчанию, т. е. черного и белого соответственно.
Следующая группа элементов устанавливает режим работы с изображением
Edit in Standart Mode (Редактирование в стандартном режиме) (<Q>) — этот режим включен по умолчанию и предназначен для обработки изображения в обычном режиме.
Edit in Quick Mask Mode (Редактирование в режиме Быстрой Маски) — включение этого режима переводит редактор в режим быстрой маски, в котором можно редактировать границы выделения с помощью инструментов рисования. В этом режиме изображение оказывается наполовину покрыто полупрозрачной красноватой пленкой. Она покрывает невыделенные (маскированные) области изображения. Рисование черным расширяет маскированные области за счет выделений. Рисование белым расширяет выделение и стирает маскирование.
Следующая группа, состоящая из трех элементов, устанавливает режимы экрана. Всего существует три таких режима (их также можно переключать горячей клавишей <F>).

Standart Screen Mode (Стандартный экранный режим). Редактор и изображение открываются в собственных окнах. Этот режим включен по умолчанию. Full Screen Mode With Menu Bar (Полноэкранный режим со строкой меню). Эффективен в том случае, если изображение не помешается в стандартном окне. В этом режиме исчезает все лишнее. Full Screen Mode (Полноэкранный режим) — отличается от предыдущего только тем, что с экрана исчезает еще и строка меню. Для того чтобы все же показать строку меню, необходимо нажать комбинацию клавиш <Shift>+<F>. Повторное нажатие этих клавиш снова удаляет строку меню. Чтобы убрать с экрана вообще все элементы, нажимаем клавишу <Таb>. Повторное нажатие этой клавиши — возвращает все на свои места. Комбинация клавиш <Shift>+<Tab> убирает с экрана только все палитры, оставляя панель инструментов. Линейки остаются видимыми в любом случае. Режим отображения линеек изменяется с помощью комбинации клавиш <Ctrl>+<R>.

Jump to Image Ready (Переход в Image Ready) (<Ctrl>+<Shift>+<M>)— последняя кнопка на панели инструментов осуществляет быстрый переход к программе Image Ready 3.0. Причем активный документ автоматически загрузится в окно этой программы.




Типичный вид палитры Character



Рисунок 169. Типичный вид палитры Character











Вид градиента (поле просмотра)



Рисунок 152. Вид градиента (поле просмотра) — здесь отображается выбранный тип градиента цветов. Если щелкнуть по самому полю вида градиента, то откроется окно редактирования вида градиента (Gradient Editor)











Вставка примечаний в документ — открыто поле Notes документа



Рисунок 167. Вставка примечаний в документ — открыто поле Notes документа











Заливка цветом переднего плана (Foreground)



Рисунок 149. Заливка цветом переднего плана (Foreground)

Кроме всего прочего, для данного инструмента можно задать режим смешения цветов (Mode), уровень непрозрачности (Opacity) и т.д.



Заливка шаблоном (Pattern)



Рисунок 148. Заливка шаблоном (Pattern)











Здесь мы использовали инструмент



Рисунок 150. Здесь мы использовали инструмент Gradient, протянув его из левого верхнего угла в правый нижний

Чтобы успешно пользоваться инструментом Gradient, необходимо освоить панель его параметров. Она очень похожа на аналогичные панели для других инструментов заливки.



Здесь несколько раз применили



Рисунок 141. Здесь несколько раз применили фильтр (команда Filter>Wind) с разными параметрами, а затем к самолету применили инструмент History Brush. Таким образом, самолет сохранил свое первозданное состояние, в то время как фон существенно изменился

В параметрах инструмента предусмотрена регулировка прозрачности (параметр Opacity). Значение этого параметра лучше уменьшать при восстановлении мелких фрагментов изображения, либо при тонкой работе на границе фрагментов. Работа данного инструмента непосредственно связана с палитрой History (События). Именно здесь фиксируются все выполненные действия в процессе работы с данным документом. Более подробно о ее особенностях будет сказано в разделе, посвященном палитрам.
